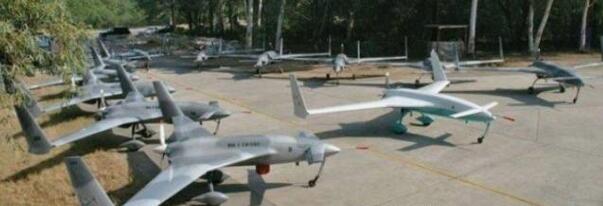

我國自主研發的“彩虹3”無人機

國內高端作戰無人機用發動機發展現狀

2015年4月，由天津內燃機研究所研制開發、宗申動力合作試制的輕型航空發動機TD0工程樣機掛載中國航天空氣動力技術研究院的“彩虹3”無人機試飛成功，標志著我國大中型無人機擁有一顆“中國心”的夢想成為現實，并打破國外在這個領域長期技術和市場壟斷。此后，宗申動力為加快公司航空發動機的產業化,公司后續開展了相關可靠性,耐久性測試和技術改進工作。

2016年5月，宗申動力再次宣布，公司將代碼為“C115”的航空發動機配裝在彩虹-3型無人機開展的“高空性能飛行試驗”，經航空動力專家組對飛行數據的分析，該款航空發動機性能測試所有數據符合設計指標，航空發動機起飛、爬升、巡航及冷卻性能符合彩虹-3型無人機使用要求。本次飛行試驗的順利完成,標志著公司航空發動機產品的性能指標已基本達到中國航天空氣動力技術研究院的技術標準。

可見，我國的高端無人機用活塞發動機已經進入了產業化發展階段，預計未來幾年內將有望使國內高端無人作戰機使用國內自主研發的動力系統。

國內航空活塞發動機的技術發展布局始于2011年，中國航空技術國際控股有限公司于當年4月收購美國大陸發動機公司，該公司在世界通航發動機市場名列前茅。2013年，中航國際又完成對蒂勒特航空活塞發動機公司（Thielert Aircraft Engines）資產收購。中航國際通過對美國大陸發動機公司和德國蒂勒特公司資產的收購，已經成為全球唯一擁有全系列航空汽油活塞發動機和全系列航空煤油活塞發動機的供應商，具備了滿足通航市場多樣化需求的能力。

Centurion系列活塞發動機是原德國蒂勒特公司生產的功率99kW~257 kW的四沖程活塞發動機，是世界上最先進的無人機重油活塞發動機產品之一，其配用機型包括“塞斯納”改進型以及美軍MQ-1C“灰鷹”無人機等?？梢哉f(shuō)，我國自主研發無人機活塞發動機的成功，離不開近年來對Centurion等經典機型的研究和借鑒。而未來，輕量化、可靠性、增壓匹配和燃燒噴霧等仍是國內研發活塞發動機，尤其是重油發動機需要不斷發展的關鍵技術。

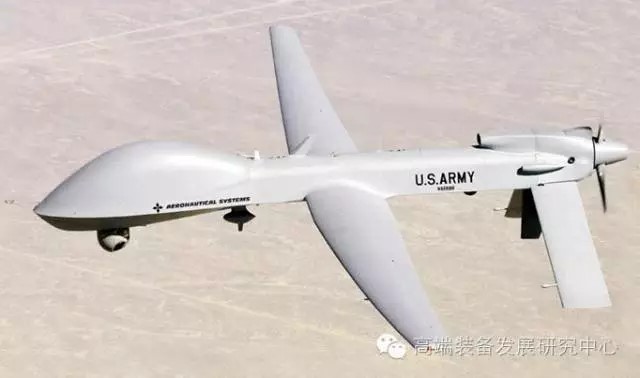

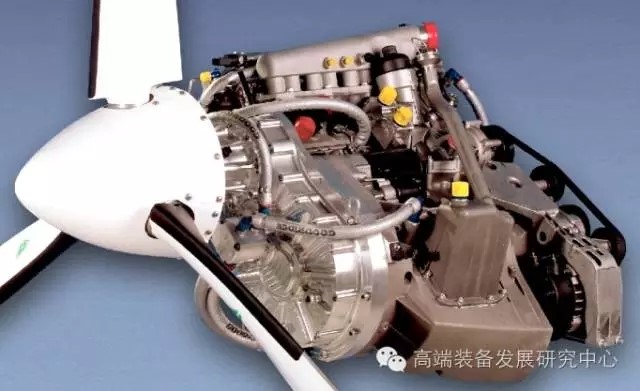

Centurion 1.7活塞發動機（功率99kW）及裝配其的MQ-1C“灰鷹”無人機

國外高端作戰無人機用發動機發展現狀

大型無人機發動機打破國外封鎖的消息雖然振奮人心，但是也需看到我國高端作戰無人機發動機，無論是續航時間還是飛行速度以及載荷與國外還存在較大差距。我國自主研發的活塞式汽油發動機，雖然綜合性能達到國外同類型無人機發動機水平，但這類活塞發動機一般適用于起飛重量一般在1噸以上的低速、中低速偵察無人機。軍事作用更大的中高空長航時無人機、高速偵察機、靶機以及無人攻擊機、垂直起降無人機和傾轉旋翼無人機等無人機的動力系統一般采用渦噴、渦扇、渦軸等燃?xì)廨啓C(jī)發動機。另外，由于渦扇發動機推力變化范圍大、耗油率低、高空性能較好的特點，是目前各國應用在無人機上的重點和今后的發展趨勢。

FJ44型渦扇發動機

FJ44系列發動機是世界小型航空發動機巨頭之一的威廉姆斯國際公司生產的中小型渦扇發動機，推力區間在8.3-15.8kN。

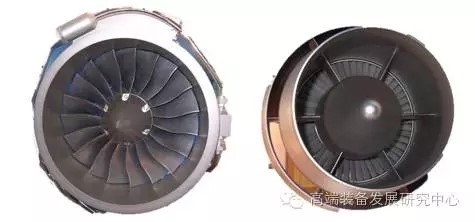

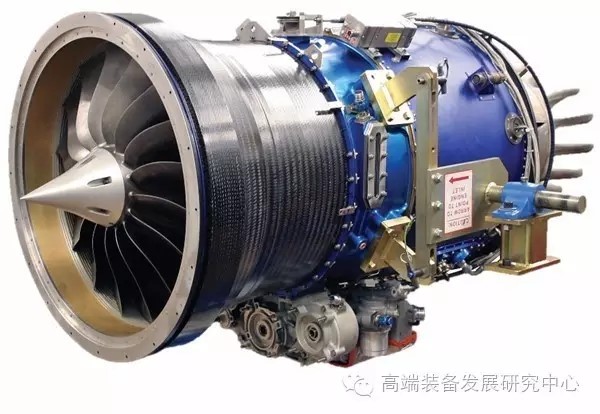

FJ44-4A型渦扇發動機

洛克希德一馬丁公司和波音飛機公司生產的無尾飛翼式無人機暗星就選配了FJ44型渦輪風扇發動機作為其動力系統。暗星無人偵察機的機體較薄，機翼又長又窄，作戰半徑為926公里，續航時間8小時，最大升限1.4萬米，具有隱形、生存能力強的特點，其活動范圍和續航時間都比“環球鷹”更大更長，“暗星”主要用來執行高威脅區域上空的偵察任務。

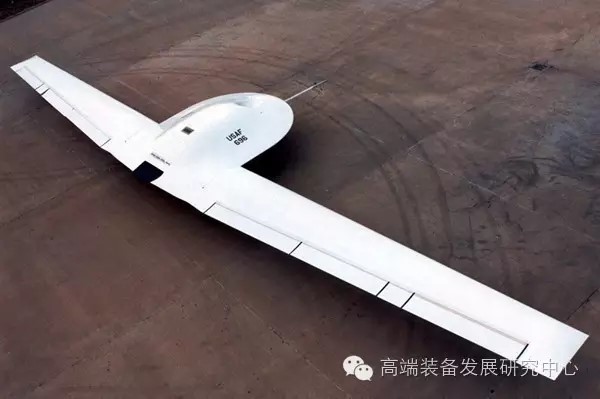

裝配了FJ44渦扇發動機的暗星無人偵察機

洛克希德一馬丁公司臭鼬工廠的另一款無尾飛翼式無人機Polecat也選配了推力為1334 kN的FJ44-3E型渦扇發動機作為其動力系統。

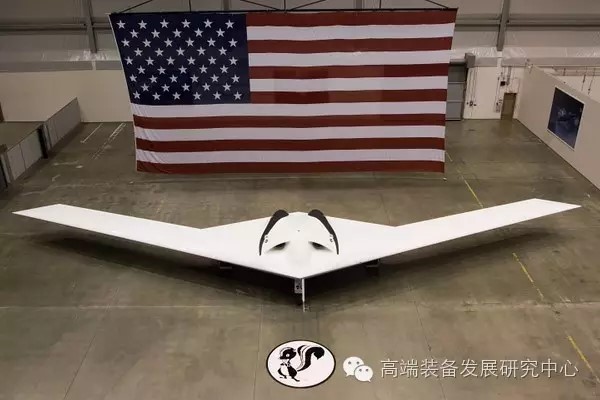

裝配了FJ44-3E渦扇發動機的Polecat無人機

PW545B渦扇發動機

由普惠加拿大公司（Pratt & Whitney Canada）生產的PW545B發動機是通用原子公司開發的具備隱身能力的中高空長航時遠程無人駕駛戰斗機復仇者（Avenger）的動力裝置。PW545B發動機推力為4500磅，載荷3000 磅 (1,360.78 千克)，航速400+ 節 (740+ 公里/小時)，最大升限60,000 英尺 (18,288 米)，續航時間為20 小時。

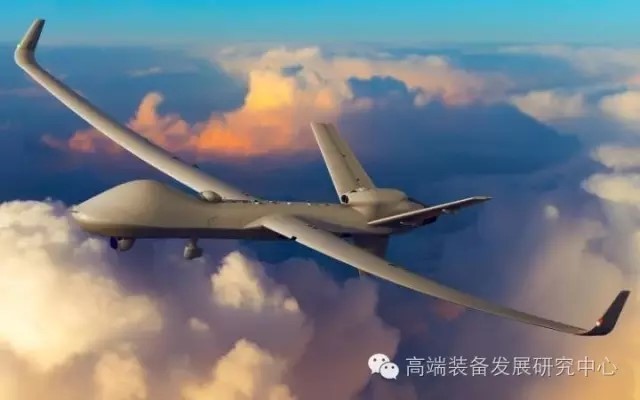

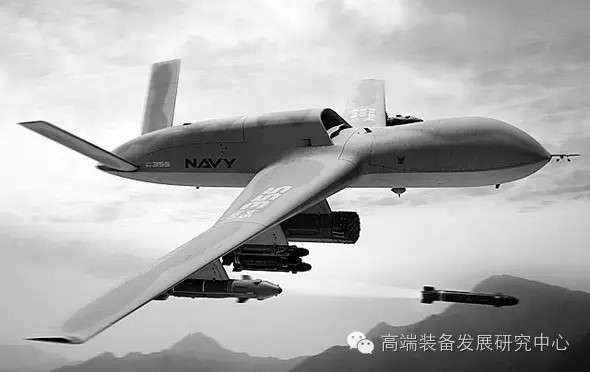

復仇者（Avenger）無人機及其裝配的PW545B發動機

復仇者無人機以其廉價的成本和卓越的作戰能力，已經成為美軍未來實施“蜂群攻擊”戰術的首選武器。復仇者可以對陸地和海洋實施廣域監視，擔任對時敏目標的空襲打擊任務，并能執行各種具有挑戰性的軍事行動。

TPE 331系列渦槳發動機

TPE 331系列渦槳發動機是Garrett AiResearch研制的功率為700 kW的中小型單軸渦槳發動機，后被霍尼韋爾航空航天集團收購。

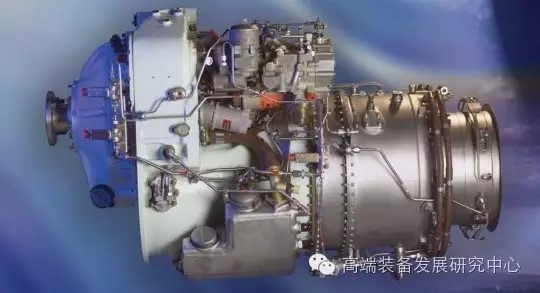

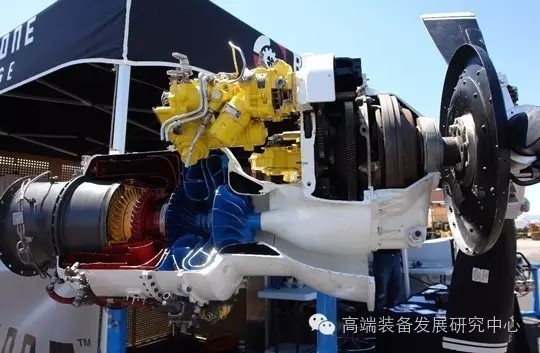

TPE331渦槳發動機

通用原子航空系統公司制造的捕食者B（Predator B）和在其基礎上研制的MQ-9死神都選用了TPE 331系列渦槳發動機。

捕食者（Predator）是美國空軍的中空長時程（MALE）無人機系統。它可以扮演偵察角色，可發射兩枚AGM-114地獄火飛彈。捕食者機長8.27米，翼展14.87米，最大活動半徑3700公里，最大飛行時速240公里，在目標上空留空時間24小時，最大續航時間60小時。

裝配TPE 331-10T渦槳發動機的捕食者B無人機

MQ-9死神（Reapor）主要任務是為地面部隊提供近距空中支援，還可以在山區和危險地區執行持久監視與偵察任務。MQ-9死神無人機最大飛行速度為460千米/小時?？蛰d時的巡航高度為1.5萬米，滿載時為9000米。續航時間為27小時，有效載荷能力達1746千克。其中包括一個容錯飛行控制系統和三重冗余的航電系統構架。

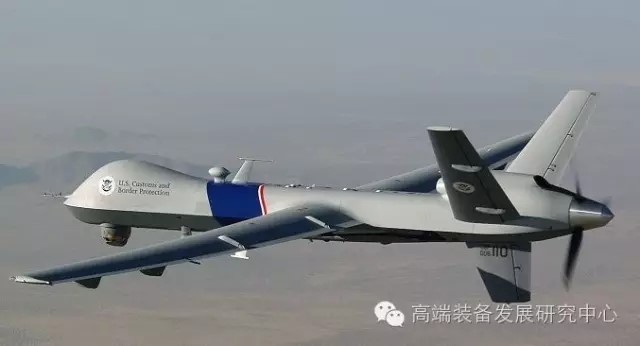

裝配TPE 331-10T渦槳發動機的MQ-9死神（Reapor）無人機

國內高端作戰無人機用發動機關鍵技術及發展建議

通過國外典型高端無人機用發動機的性能和應用情況可以看出，全球高端無人機尤其是中高空長航時無人機的主要?jiǎng)恿ο到y(tǒng)主要以中小型渦噴/渦扇發動機為主。

目前，我國最先進的渦扇500小型發動機推力為500噸，僅為國外PW545、FJ44等成熟機型的四分之一，不足以作為大型作戰無人機的動力。不過國內首臺完全自主知識產權的1000公斤推力渦扇發動機整機已經完成設計研制并對其進行初步考核驗證，并將繼續完成耐久性試驗和高空臺試驗。相信不久的將來，國產高端作戰無人機將有望配備達到國際先進水平的國產渦扇發動機。

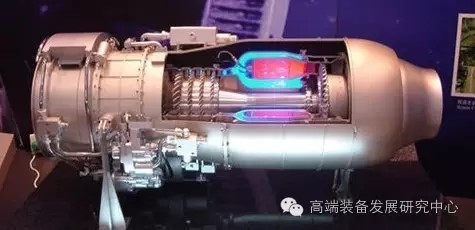

國產500公斤推力的渦扇500（WS500）發動機

通過對國內外高端無人機動力系統的調研，我國發展高端無人機用渦噴/渦扇發動機，主要需突破一下關鍵技術：微型軸流渦輪葉片設計制造技術、微型離心式壓氣機設計制造技術、微型渦輪發動機壓縮系統主動間隙控制技術、大尺寸高效率單級風扇、高效率、抗流動分離強的低壓渦輪、高溫高速陶瓷軸承技術、微型渦輪發動機燃燒室的設計技術、用發動機與飛行器一體化設計技術制造技術、低成本制造技術、微小型渦噴發動機控制、測試及在線監測技術等。

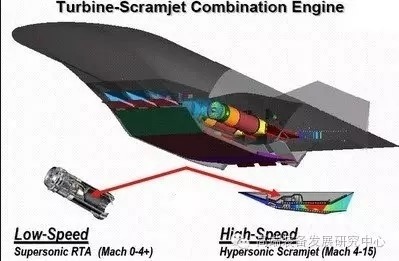

渦輪發動機的發展已經經歷了近半個世紀, 由于其技術成熟, 并且在遠距離巡航時其經濟性具有突出的優勢, 因此, 在航空動力系統領域中可以說占據了絕對的主導地位。而有專家認為, 如同渦輪發動機替代活塞發動機成為航空動力系統領域的主宰一樣, 在不久的將來, 將會有另一種動力系統替代渦輪發動機, 而這種替代系統將于2020年前后問世。因此，我國在重點開發高端無人機用渦扇發動機技術的基礎上，還應有前瞻性的對渦輪－沖壓組合發動機技術、基于液氫( LH2) 為燃料的推進系統、太陽能動力技術和燃料電池推進技術等未來動力系統進行技術布局和研發，爭取實現無人機動力技術的彎道超車。
